有人说,音频行业缺少进化的动力。对此本人一直是抱有怀疑态度的。当第三次互联网大潮袭来时,我们赖以工作的音频设备(尤其是接口类产品)也开始大踏步的加入网络互联阵营。
现在,主流的网络传输协议阵营已经基本趋于成熟和定性,分别是Dante,AVB以及SoundGrid。首先我们将为大家重点介绍SoundGrid这个新兴的网络音频传输规范。
设计网络音频传输对于广电和演出领域的专业老师们已经不算陌生了,SoundGrid部分的介绍将会分为两个部分,首先介绍硬件的基本构成,之后再详细说明SoundGrid的细节要点。
SoundGrid系统的简单构成

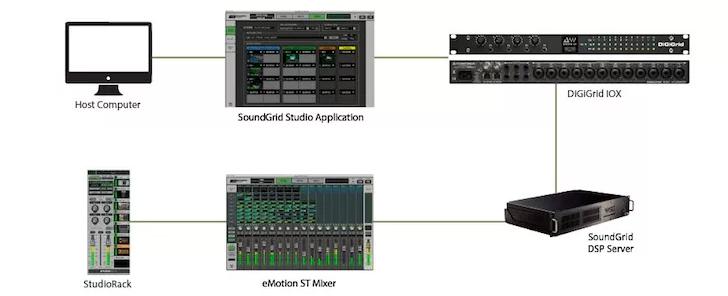

基础的SoundGrid 音频系统包含几个主要部分:SoundGrid I/O、SoundGrid Server、工作站主机,还有支持触控的 eMOTION ST/LV1 软件调音台,与针对
DAW 的 StudioRack DSP 挂载插件。如下图:
其中I/O(音频接口)和Server(运算伺服器)是SoundGrid的核心构成硬件,计算机是必要的工作平台,而软件插件和软件调音台则是提供音频处理的必要工具。
下面以Apogee全新推出的Symphony I/O MkII SoundGrid版为例为大家说明I/O的相关功能。
Apogee Symphony I/O Mk II SoundGrid 接口新功能简述
Apogee Symphony I/O Mk II 具有 Apogee 最新旗舰级 AD/DA 转换器,模块化 I/O,直观的触屏显示器与可扩展的世界级话放扩展卡。Symphony I/O Mk II 是为现代工作室提供专业品质的核心产品,无论您进行录音,混音,还是母带处理工作。
Waves SoundGrid 是具有实时效果处理的音频网络平台,可为 DAW 释放插件处理的运算压力并提供超低延迟。 SoundGrid 可与所有 DAW 软件无缝集成,为任意大小的工作室、现场扩声与后期制作工作流提供了无限的可行性。只需通过一根以太网线进行连接,Symphony I/O 便可将卓越的音质输入 Waves SoundGrid 音频网络。现在,您能够将多个空间,多个工作室,还有无限的 DSP 处理能力接入同一个音频网络中。
这便是 Apogee 与 Waves SoundGrid 相结合的产物: Symphony I/O Mk II SoundGrid 。
“我们非常荣幸能与 Waves 合作,为 Apogee 与 Waves 用户带来可用于 SoundGrid 网络的 Symphony I/O Mk II,Symphony I/O Mk II 是一款可以展现 30 年来我们在数字录音领域专长的一款旗舰级产品,而且它也是一个我们仍然在持续开发的一款平台产品。为 Symphony 加入 SoundGrid 连接可使用户同时享受到世界上最好的声音品质与超低插件处理延迟的音频网络。这对于录音工作室与扩声现场来说都是一个完美的解决方案。”
– Sean McArthur,Apogee Electronics 市场营销总监

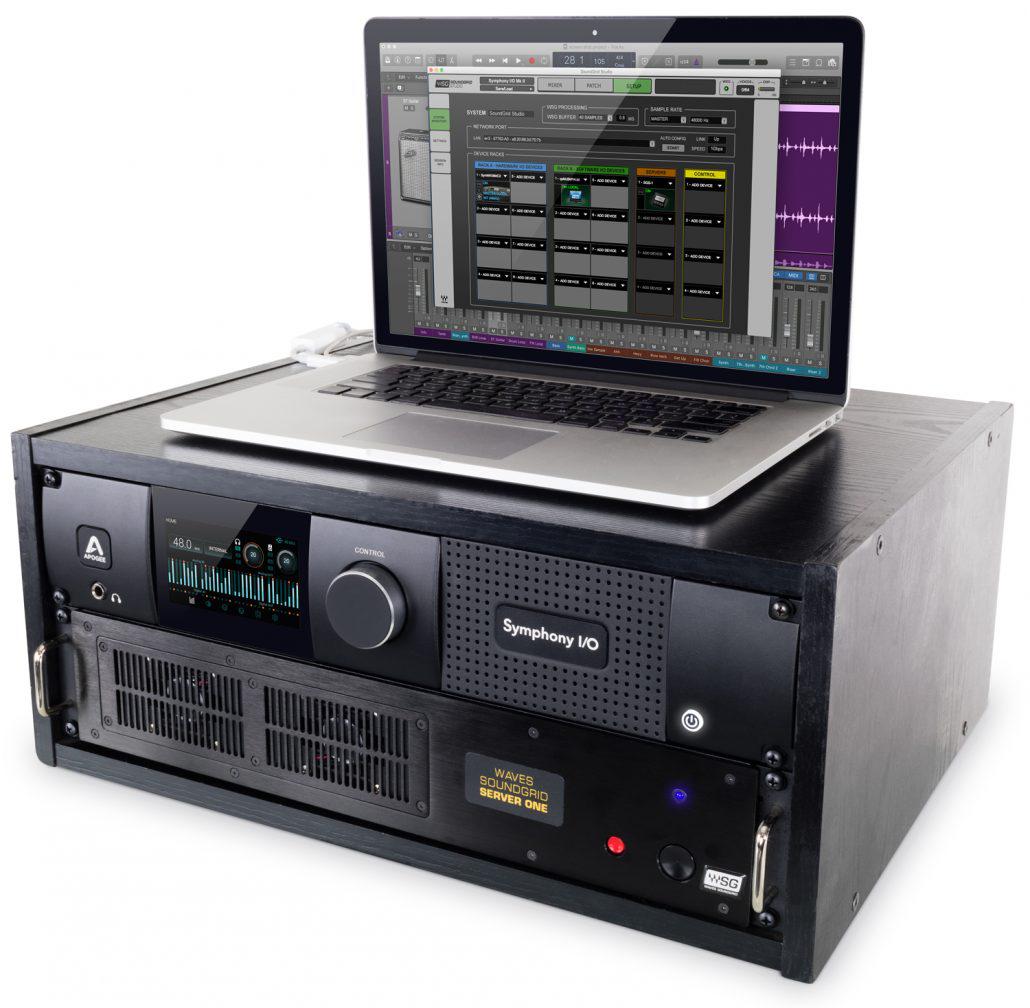

搭载 SoundGrid 扩展卡的 Apogee Symphony I/O MkII SoundGrid
“我们很高兴与 Apogee 合作,并能够将 Waves SoundGrid 技术和 Waves 插件应用到 Symphny I/O Mk II 上,这扩展了它的使用范围与能力,使用户无论在工作室中还是扩声现场使用高通道数、极低延迟的 SoundGrid 网络,都会感受到明显的音质提升。”
– Mick Olesh,Waves 销售与市场执行副总裁

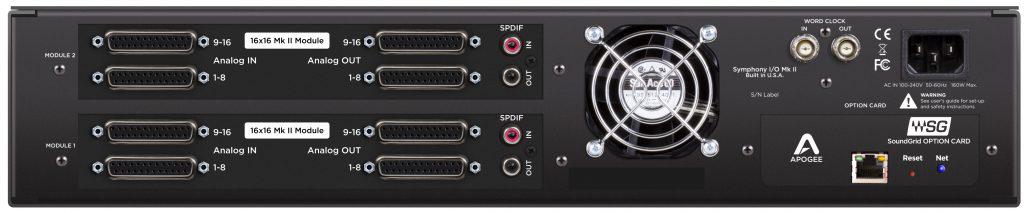

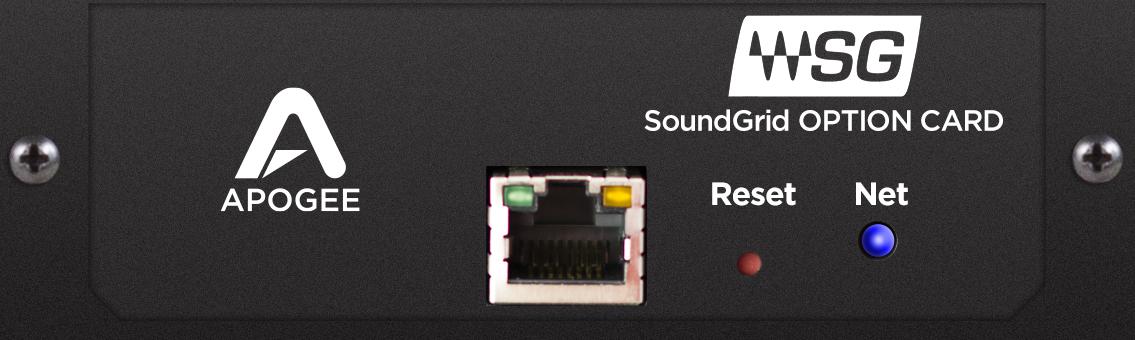

SoundGrid 扩展卡(可用于升级现有 Symphony I/O MkII )
SoundGrid 网络通过超五类或六类网线连接,在最简单的配置中,仅需使用网线直接连接 Symphony I/O Mk II SoundGrid 与工作站即可;您也可以通过交换机将其他设备接入 SoundGrid 系统,如子工作站,或 SoundGrid 服务器。

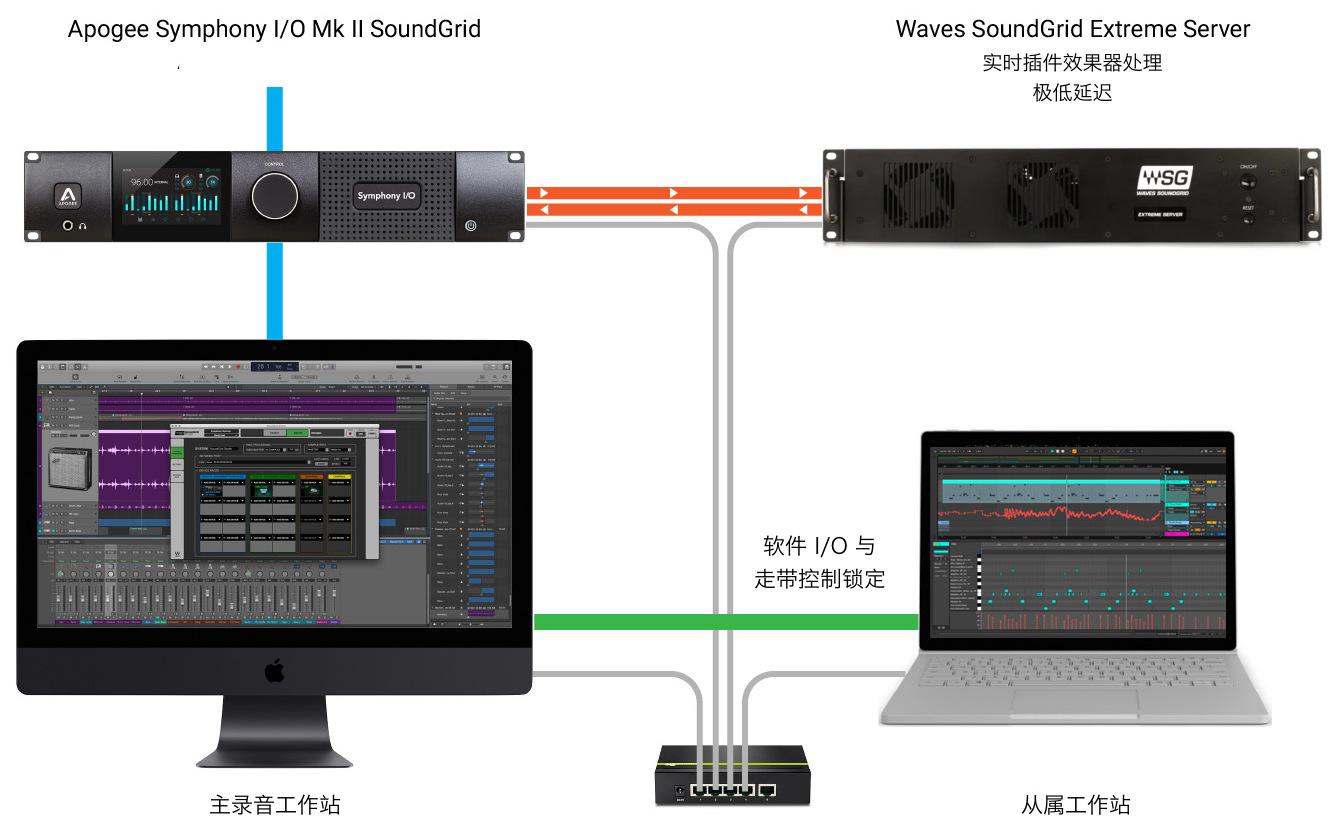

SoundGrid 音频网络基本联接示意图
Symphony I/O Mk II 还可与 Waves eMotion LV1 软件调音台一同使用,这是一款为广播、现场扩声而设计的革命性数字调音台。LV1 调音台具有卓越的音质,同时其快速便捷的特性也是其能够胜任苛刻的现场环境。Waves eMotion LV1 包含三个配置:64,32 或 16 单声道或立体声通道,使用 SoundGrid 音频网络架构,同时也支持硬件控制器以及多点触摸设备,包括多点触摸显示器(最多同时5点)以及笔记本或平板设备。eMotion LV1 ,Symphony I/O Mk II SoundGrid 加上众多 Waves 插件,构成了一套与众不同的组合,使您只需花费少部分成本便可获得一个具有梦幻音质的扩声系统。

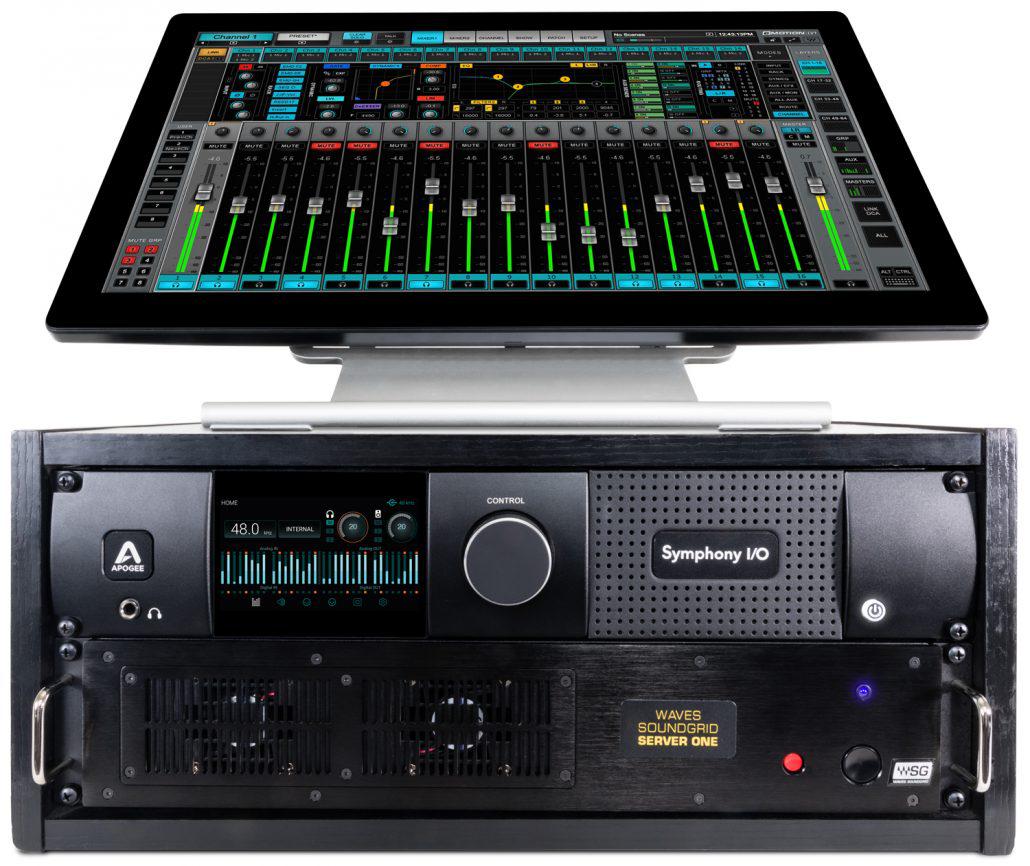

搭载 Apogee Symphony I/O MkII SoundGrid 的 eMOTION LV1 调音台系统

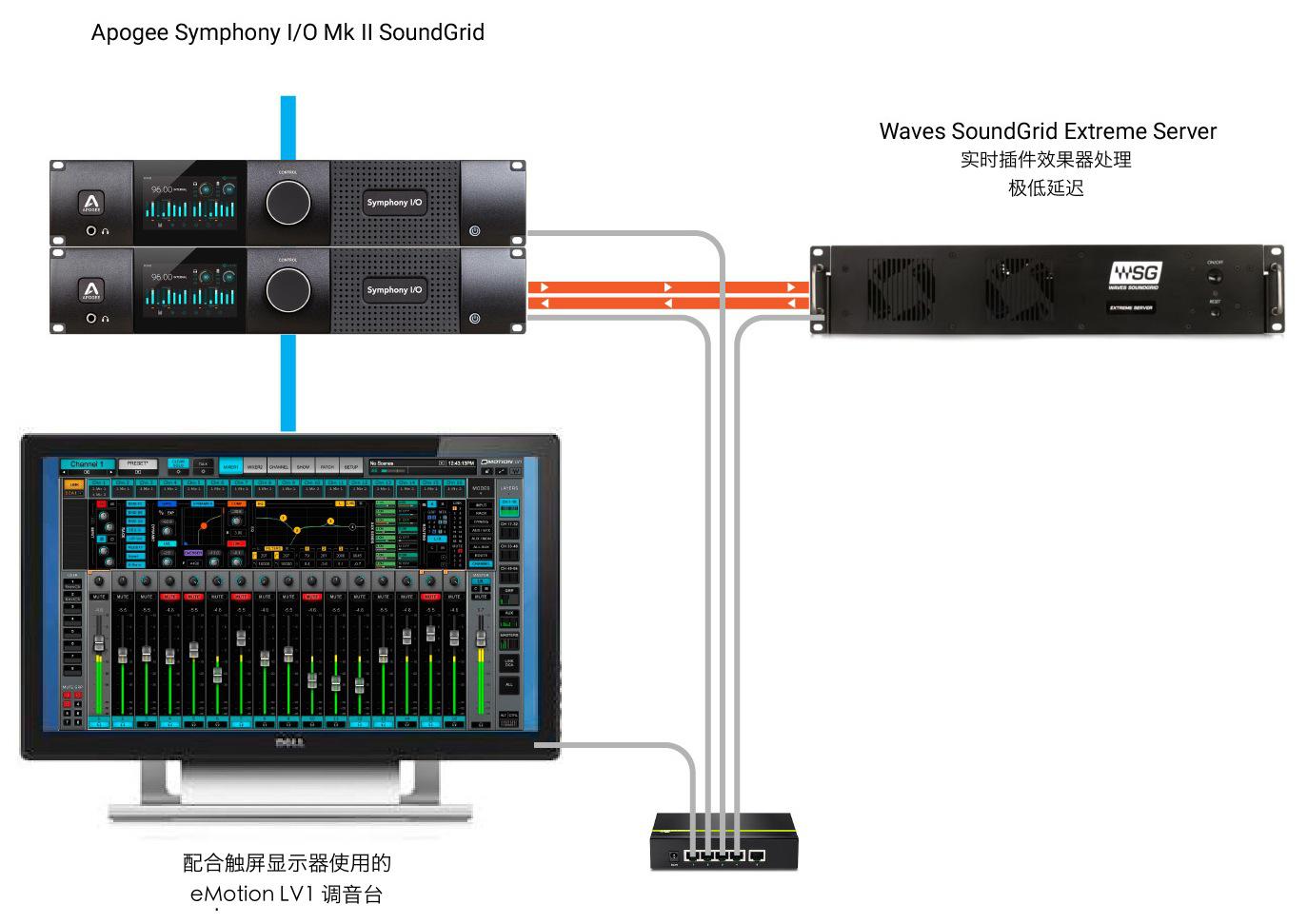

系统连接与信号示意图
I/O部分介绍完毕,下期将为大家重点介绍SoundGrid相关应用以及其他构成方面的内容!请大家持续关注怡生飞扬公众号每周五定期的[怡生声音档案]。
