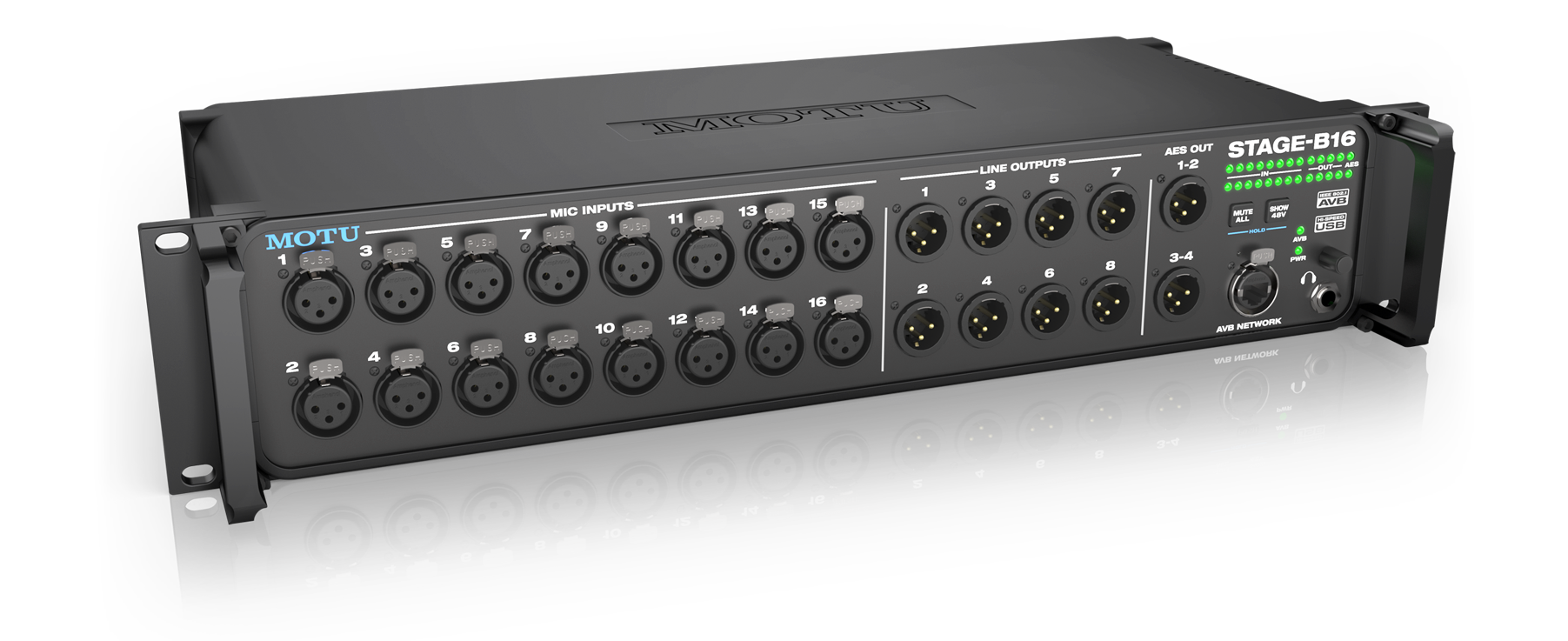

stage-b16

AVB音频接口,16输入舞台接口箱



录音室级别的模拟输入,高达192kHz

STAGE-B16是舞台接口箱的新标准,8个XLR模拟输出可达123dB动态范围,可比拟价格翻倍的同类设备。



功能三合一:接口箱,机架调音台,音频接口

16进的舞台接口箱,配备AVB以太网数字连接。

可无线控制的DSP 48输入12总线数字调音台。

基于Mac和Windows电脑的USB音频接口。


精准的数字Trim

数字控制的模拟话放增益提供1dB步进的软件平台控制,可用笔记本电脑和平板电脑、手机等控制。


超级舞台接口箱

STAGE-B16将接口箱的应用提升到了新的境界。配合AVB网络,可建立长达百米的网络音频传输。通过连接扩展,与大型console控制台连接组成专业的扩声控制系统。


便捷的连接方式

可用通用的USB2.0接口连接您的电脑。苹果电脑 (OSX Yosemite10.10系统以上)可通过以太网线连接,直接进行音频传输。


DSP混音台及效果器:Console风格混音台,48通道12总线

全功能48输入通道的数字混音台界面提供7组立体声辅助总线,3编组,混响总线可作为第4编组。DSP效果器包含混响,四段均衡,门处理,及压缩。无论是经验丰富Console混音台的老手还是刚入门的初学者都可轻松掌控。


经典效果器:高级32bit浮点处理

经典混响效果器。基于传奇LA-2A的压缩器。英伦模拟风格的均衡器。STAGE-B16的DSP引擎带来无限headroom及最高音质。



灵活的音频路由矩阵:让音频路由到任意接口只需轻松一点

发送任意输入到任意输出,或多路输出。在音频网络中加入任意设备,然后电脑端设置路由。


多平台的控制界面:电脑、手机、平板都可进行控制

STAGE-B16的控制软件并不存储于设备中,而是通过网页App形式存于声卡本身。所以通过电脑、手机、平板的网页浏览器,以有线或无线方式连入局域网,即可全面控制板载DSP、混音台、硬件配置及音频网络路由。系统平台也同样没有限制,无论Mac、Windows、Linux、iOS、Android,只需处于相同网络即可。


无线控制的独立工作模式:无需电脑或笔记本

可网线连接Apple® Airport™或其他无线路由器进行设备的无线控制,包括48路调音台及效果器。

图片10-1

系统扩展性及网络:扩展更多输入输出,全部无线操控

  • 通过5类以太网线(CAT-5e)可直接加入第二台MOTU AVB设备
  • MOTU AVB/TSN Switch交换机(另购)可连接多至5台MOTU音频接口


  • 使用网线连接AVB/TSN switch交换机可以搭建多接口和计算机的音频网络,并具超低网络延迟及超长线路距离(点对点100米)。音频设备与电脑之间可汇聚数百音频通道。


快速设置预制

快速设置菜单让您可迅速配置,以适应常见应用环境,例如单独使用或者音频网络中的终端。预制选定后,还可轻松自定义设置以满足特殊需要。

采样率: 44.1, 48, 88.2, 96, 176.4, 192 kHz
麦克风输入: 16 x XLR接口,前级话放增益: 0 至+63 dB (数字控制)
模拟输出: 8 x XLR 线路输出(平衡, 直流耦合)
最大电平: +20 dBu (数字可调 -4 至+20)
1 x 1/4″ TRS 立体声耳机
数字输出: 2 x XLR  AES/EBU母口 (4通道) ,高至96kHz
总输入输出: 16进 / 12出 (共28) ,1x sample rates
16进 / 12出 (共28) ,2x sample rates
16进/ 8出 (共24) ,4x sample rates
计算机接口: 1 x USB 2.0 audio class compliant标准接口
USB 3.0和iOS兼容

1 x AVB 以太网接口(需要OSX Yosemite以上系统)计算机输入输出通道:

USB 2.0 (44.1 至48 kHz): 64 进/出

USB 2.0 (88.2 至96 kHz): 32 进/出

USB 2.0 (176.4 至192 kHz): 24 进/出

AVB Ethernet: 16 至128 in/out, 取决于计算机处理能力

MIDI接口:

1 x MIDI 进

1 x MIDI 出

16 MIDI 通道

网络接口:1 x RJ45 AVB/TSN 以太网接口(100Mbps)AVB stream音频流:
(每音频流8通道)3进 /3出 @ 44.1 或 48 kHz
2进 /2出 @ 88.2 或 96 kHz
1进 / 1出 @ 176.4或192 kHz耳机:1 x 1/4″ TRS 立体声耳机接口 (可分配)幻象电源:16 x 独立+48V前面板:1 x 1/4″ TRS 耳机输出
1 x 旋钮 • 耳机音量



2 x 按钮• (1) 全部静音,(1)显示 48V

16 x LED • (16)输入,(8) 输出 (2) AES

1 x Ethernet ‘EtherCon’ 母口

2 x XLR AES/EBU 公口 (4通道)

8 x XLR模拟输出公口

16 x XLR麦克风输出母口,配置独立48V/pad

机架耳朵及提手(可选)电源:内部 100-240V 自动切换电源
50-60 Hz • 0.5A max体积和重量:

带机架耳朵:

长48.3 x 宽17.75 x 高8.89 cm,2.27 kg
去除机架耳朵:
长43.8 cm,2.13 kg



Mac系统需求

1 GHz Intel处理器或更高型号

2 GB RAM最小要求; 推荐4 GB或更高

Mac OS X 10.8 或更高系统

可用接口类型:USB 2或AVB以太网口*

硬盘空间:推荐录音使用500 GB或更大硬盘

*AVB以太网音频应用需OS X Yosemite或更新系统

Windows 系统需求

1 GHz Pentium处理器或更高型号

2 GB RAM最小要求; 推荐4 GB或更高

Windows 7, 8 或10系统

可用接口类型: USB 2/3

以太网接口用于系统固件更新

硬盘空间:推荐录音使用500 GB或更大硬盘

网页控制

网页控制系统平台: Mac, Windows, Linux, iOS, Android

支持任意浏览器: Safari, Firefox, Chrome, Opera, Explorer, 等

包含软件

MOTU Discovery App for Mac & PC (发现MOTU接口)

MOTU Discovery App for iOS (Apple App Store下载)

MOTU Pro Audio Control web app (硬件提供)

MOTU Audio Tools (FFT, oscilloscope, X-Y plot, phase analyzer)

AudioDesk for Mac & Windows (单独下载)

操作系统

音频传输: Mac OS X 10.8或更新; Windows 7或更新

web app控制: Mac, Windows, Linux, iOS, Android
