110

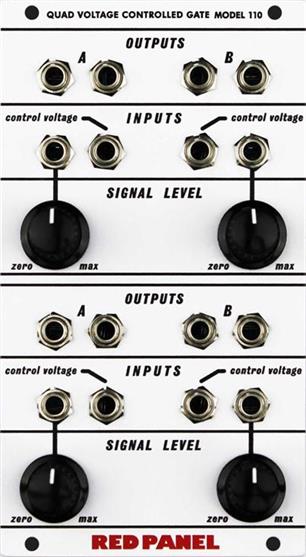

110四段独立电压控制门模块



110模块是4个基于晶体管电路并完全相互独立的压控放大器。每个VCA(原始术语称作“门”)部分均由带衰减器的音频输入,CV输入和2个输出组成。VCA是采用交流耦合方式,不会通过缓慢(或静止)的控制电压。当将5V施加到CV输入且衰减器大约在3点钟位置时,所有的VCA都经过统一校准(输入10V Peak-Peak音频波,将会输出10V Peak-Peak音频波)



注意:与较新的292模块不同,110是传统的低通门模块,完全采用晶体管电路,而非292模块的Vactrol电路,因此110的速度会更快。
