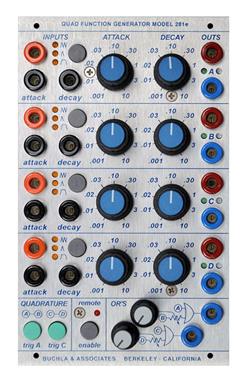

281e

四通道函数发生器

Quad Function Generator



281e四通道函数发生器模块包括两组四个通道的函数发生器单元。每个通道的发生器可以独立运行,也可以成对链接以生成更复杂的输出电压。



瞬时开关选择以下三种模式之一:瞬态,持续和循环。发光的LED指示所选模式。



接收脉冲后,发生器将以施加的控制电压与启动时间旋钮的设置综合确定速率,控制输出电压上升至10V。在“持续”模式下,只要保持输入脉冲,电压就将保持高电平。当不处于“持续”模式时,或者当输入脉冲终止时,输出电压将以由衰减电压和衰减旋钮的设置综合确定的速率下降至0V。



在“衰减”段的末尾,一个瞬态脉冲出现在脉冲输出上。如果281e模块处于循环模式,则循环重复。



Attack和Decay的时间范围是.001到10秒。



在正交模式下,生成器A和B(或C和D)串联运行,其功能相对于彼此偏移了90度。可以调用OR函数以生成更复杂的包络(ADSR)。



281e可以直接响应通过225e MIDI接口接收的MIDI消息。可以使用225e或206e预设管理器保存和调用281e设置。
